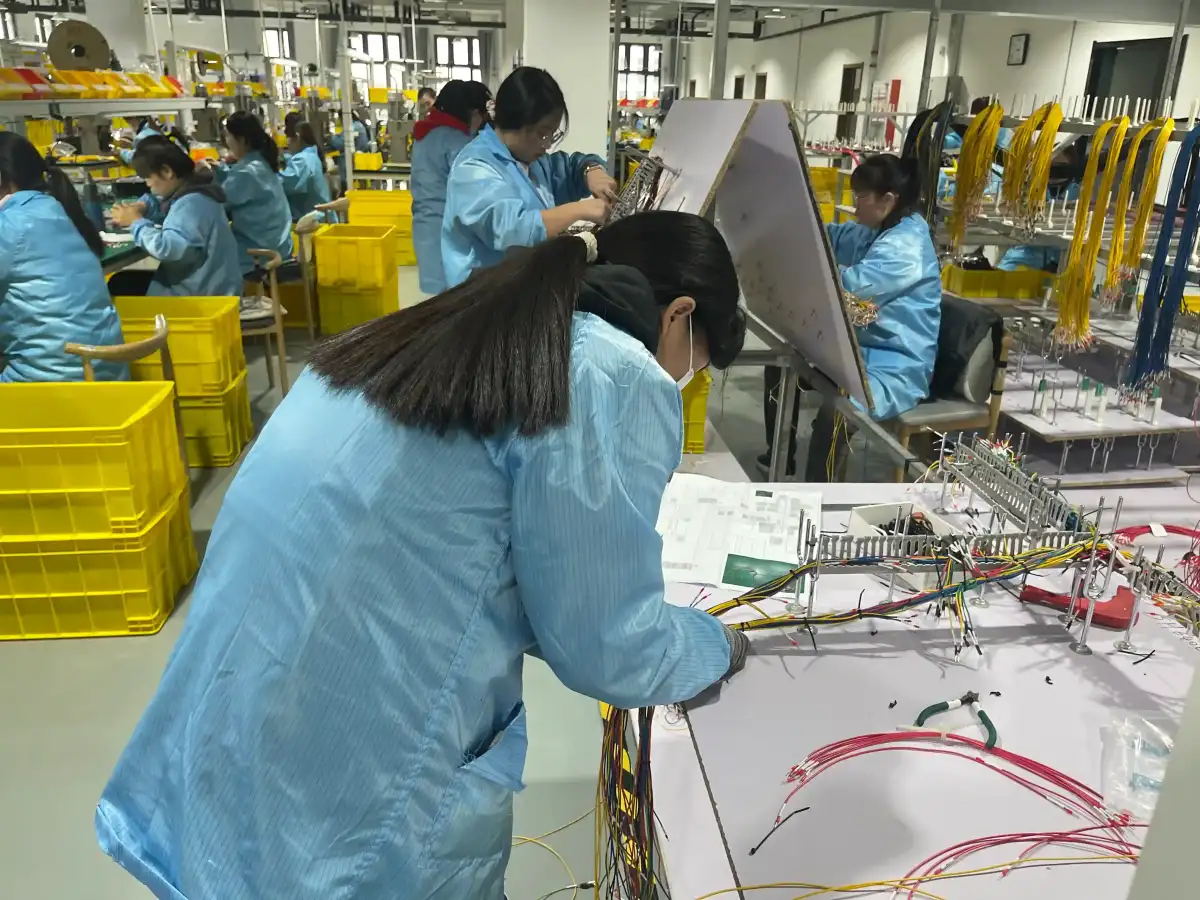

แบบแปลน Cable Assembly: มาตรฐาน ASME Y14.5 และข้อผิดพลาดที่ทำให้ผลิตผิดพลาดมูลค่าหลักแสน 2026

1. เมื่อ Dimension หายไป 1 จุด ทำลายชุดสายไฟมูลค่า $47,000

เมื่อปี 2024 โรงงานผลิตชุดสายไฟแห่งหนึ่งในจีนรับ Order ผลิตสายไฟสำหรับระบบควบคุมเครนอุตสาหกรรม 200 ชุด — แบบแปลนระบุความยาวสายหลัก 2,450 mm แต่ไม่ได้ระบุ Tolerance สำหนวน (Stripping Length) ที่ปลายสาย วิศวกรฝั่งผู้ผลิตตีความตามค่า Default ของโรงงานคือ 5.0 ±0.5 mm ในขณะที่วิศวกรฝั่งลูกค้าต้องการ 3.0 ±0.3 mm เพื่อให้พอดีกับ Crimp Barrel ของ Terminal Molex 39300-0002

ผลคือ — สายที่ Crimp แล้วมี Conductor Exposure เกิน 2 mm นอก Barrel ไม่ผ่านมาตรฐาน IPC/WHMA-A-620 Class 2 (ระบุว่า Conductor Exposure ต้องไม่เกิน 1× ขนาด Conductor Diameter) เมื่อทดสอบ Pull Force ได้แค่ 18 N ต่ำกว่าขั้นต่ำ 40 N ตามข้อกำหนด — สายทั้ง 200 ชุดถูก Reject มูลค่าเสียหาย $47,000 บวก Lead Time เพิ่มอีก 3 สัปดาห์

สาเหตุราก (Root Cause) ไม่ได้อยู่ที่ฝั่งผู้ผลิต — แต่อยู่ที่แบบแปลนที่ขาดข้อมูลสำคัญ บทความนี้เจาะลึกมาตรฐานการเขียนแบบแปลน Cable Assembly ตาม ASME Y14.5 และ IPC/WHMA-A-620 พร้อมระบุชัดว่าข้อมูลอะไรบ้างที่ต้องมี และข้อมูลอะไรที่ขาดไม่ได้เด็ดขาด

"แบบแปลนสายไฟที่ดีต้องแปลงความตั้งใจของวิศวกรเป็นตัวเลขที่โรงงานทำซ้ำได้ เช่น strip length ±0.5 มม. และ crimp height ±0.02 มม.; ถ้าไม่ใส่ตัวเลขนี้ ผู้ผลิตทุกโรงงานจะตีความต่างกัน"

2. มาตรฐานที่ควบคุมแบบแปลน Cable Assembly

2.1 ASME Y14.5 — Dimensioning and Tolerancing

ASME Y14.5 เป็นมาตรฐานหลักสำหรับการระบุมิติและ Tolerance บนแบบแปลนวิศวกรรม สำหรับ Cable Assembly เราใช้หลักการสำคัญดังนี้:

- Feature Control Frame: ระบุ Tolerance ของตำแหน่งคอนเนกเตอร์ เช่น Position Tolerance ⌀0.5 mm ที่ Datum A (จุดอ้างอิงหลัก) — สำคัญมากสำหรับ Multi-connector Harness ที่คอนเนกเตอร์ต้องสอดเข้ากับ Panel Mount พร้อมกัน

• Maximum Material Condition (MMC): ระบุ Tolerance ที่สภาวะวัสดุสูงสุด — ช่วยให้ผู้ผลิตมี Tolerance Bonus เมื่อขนาดจริงเบี่ยงเบนจาก MMC ลด Reject Rate ได้ 15-25%
• Regardless of Feature Size (RFS): ใช้เมื่อ Tolerance ต้องเข้มงวดเท่ากันไม่ว่าขนาดจริงจะเป็นอย่างไร — เหมาะสำหรับ Critical Dimension เช่น Stripping Length ที่ปลายสาย

2.2 IPC/WHMA-A-620 — Requirements and Acceptance for Cable and Wire Harness Assemblies

มาตรฐาน IPC/WHMA-A-620 ไม่ได้กำหนดรูปแบบแบบแปลนโดยตรง แต่กำหนด Acceptance Criteria ที่แบบแปลนต้องสนับสนุนให้ได้ ตัวอย่างเช่น:

- Section 3.1 — Wire Preparation: ระบุ Tolerance ของ Stripping Length, Conductor Damage สูงสุด 10% ของ Strand ทั้งหมด (Class 2) หรือ 5% (Class 3) — แบบแปลนต้องระบุ Stripping Length พร้อม Tolerance ชัดเจน

• Section 4.1 — Crimping: ระบุ Pull Force ขั้นต่ำตามขนาด AWG — แบบแปลนต้องระบุ Terminal Part Number, Wire Gauge และ Pull Force Requirement
• Section 5.1 — Soldering: ระบุ Solder Coverage ขั้นต่ำ 75% (Class 2) หรือ 95% (Class 3) — แบบแปลนต้องระบุ Solder Type, Temperature Profile และ Acceptance Criteria

2.3 ASME Y14.24 — Types and Applications of Engineering Drawings

ASME Y14.24 กำหนดประเภทของแบบแปลนวิศวกรรม สำหรับ Cable Assembly มี 3 ประเภทที่ใช้บ่อย:

ประเภทแบบแปลน	วัตถุประสงค์	เนื้อหาหลัก	ใช้เมื่อไร
Assembly Drawing	แสดงชุดสายไฟสมบูรณ์	BOM, ความยาวสาย, ตำแหน่งคอนเนกเตอร์, Routing	ทุกโปรเจกต์ — เป็นแบบแปลนหลัก
Detail Drawing	แสดงรายละเอียดส่วนเฉพาะ	ขนาด Overmold, Strain Relief Geometry, Tolerance ละเอียด	ส่วนที่มี Critical Dimension หรือ Custom Part
Schematic/Wiring Diagram	แสดงการเชื่อมต่อไฟฟ้า	Pin Assignment, Wire Color Code, Signal Name	ทุกโปรเจกต์ — ใช้คู่กับ Assembly Drawing

ตารางข้างต้นแสดงว่า Assembly Drawing เพียงอย่างเดียวไม่เพียงพอ — สำหรับชุดสายไฟที่มี Custom Overmold หรือคอนเนกเตอร์พิเศษ ต้องมี Detail Drawing แยก มิฉะนั้นผู้ผลิตจะตีความเองซึ่งอาจผิดจากที่ต้องการ

3. ข้อมูลที่แบบแปลน Cable Assembly ต้องมี: รายการครบถ้วน

3.1 ข้อมูลพื้นฐาน (Must-Have)

แบบแปลนที่สมบูรณ์ต้องระบุข้อมูลต่อไปนี้ — ขาดรายการใดรายการหนึ่งอาจทำให้ผู้ผลิตตีความผิด:

- Wire List หรือ Wire Table: ระบุ Wire ID, From/To (จากคอนเนกเตอร์ไหนไปคอนเนกเตอร์ไหน), Wire Gauge (AWG), Insulation Type, Color Code, และ Cut Length พร้อม Tolerance — ตัวอย่างเช่น W1: J1-Pin3 → J2-Pin1, 22 AWG, XLPE, Red, 450 ±5 mm

• Connector List: ระบุ Part Number, Manufacturer, Gender (Male/Female), Pin Count, และ Panel Mount หรือ Free-Hanging — ต้องระบุ Manufacturer เพราะ Molex 39300 กับ TE 1-39300 ไม่ Interchangeable แม้จะดูคล้ายกัน
• Termination Method: ระบุ Crimp (ด้วย Terminal Part Number), Solder, IDC, หรือ Ultrasonic Weld — แต่ละวิธีมี Tolerance และ Acceptance Criteria ต่างกันมาก
• Overall Length และ Tolerance: ความยาวรวมจากปลายคอนเนกเตอร์หนึ่งถึงอีกปลาย — ระบุ Tolerance ชัดเจน เช่น 1,200 ±10 mm สำหรับ Class 2 หรือ ±5 mm สำหรับ Class 3
• BOM (Bill of Materials): รายการวัสดุทุกชิ้นพร้อม Part Number, Manufacturer, และจำนวน — รวมถึงวัสดุสิ้นเปลืองเช่น Heat Shrink Tube, Cable Tie, Label

3.2 ข้อมูลเพิ่มเติมสำหรับงานที่ซับซ้อน

สำหรับชุดสายไฟที่มี Branch Point, Shielding, หรือ Overmolding ต้องเพิ่มข้อมูลดังนี้:

- Branch Diagram: ระบุตำแหน่ง Junction Point ระยะจากคอนเนกเตอร์หลัก และมุมแตก Branch — ไม่ระบุ Junction Point ทำให้ความยาวสายย่อยผิดได้ 50-100 mm

• Shielding Specification: ระบุชนิด Shield (Braid, Foil, Combination), Coverage % ขั้นต่ำ, วิธี Terminate Shield (Drain Wire, Pigtail, 360° Ground) — Shield Termination ที่ไม่ระบุชัดเจนทำให้ EMI Performance ผันผวน 10-20 dB ระหว่างชุด
• Overmold Drawing: ระบุรูปร่าง, ขนาด, วัสดุ (อ้างอิง คู่มือเลือกวัสดุ Overmolding), Shore Hardness, และ IP Rating ที่ต้องการ
• Label/Marker Specification: ระบุตำแหน่ง, ข้อความ, ขนาด, วัสดุ (Heat Shrink, Self-Laminating, Wrap-Around) และมาตรฐานที่ต้องปฏิบัติตาม เช่น SAE AS4866 สำหรับงานการบิน

4. การระบุ Tolerance บนแบบแปลน: ที่ซึ่งความผิดพลาดราคาแพงที่สุด

4.1 Tolerance ที่มักระบุผิดหรือลืมระบุ

ตารางต่อไปนี้สรุป Tolerance ที่วิศวกรมักลืมระบุ พร้อมผลกระทบเมื่อไม่ระบุ:

Dimension	Tolerance ที่ควรระบุ	ค่า Default ที่ผู้ผลิตใช้	ผลกระทบหากใช้ค่า Default
Cut Length (สายหลัก)	±2-5 mm (Class 3), ±5-10 mm (Class 2)	±10 mm	สายสั้นเกินไม่ถึง Connector, ยาวเกินทำให้ Routing ใน Enclosure ยุ่ง
Strip Length (Front)	±0.5 mm (Crimp), ±1.0 mm (Solder)	±1.0 mm	Conductor Exposure เกิน, Pull Force ต่ำ, Short Circuit Risk
Strip Length (Rear)	±0.5 mm	±1.0 mm	Insulation ไม่เข้า Crimp Barrel ทำให้ Strain Relief ไม่ทำงาน
Crimp Height	±0.02 mm (มาตรฐานผู้ผลิต Terminal)	ไม่มี — ใช้ Visual Inspection	Contact Resistance สูง, Pull Force ต่ำ, ร้อนเกิน
Branch Position	±3-5 mm จาก Datum	±10 mm	สายย่อยสั้นเกิน/ยาวเกิน, ไม่พอดีกับ Routing Channel
Overmold Wall Thickness	±0.3 mm	±0.5 mm	IP Rating ไม่ผ่าน, ผนังบางเกินแตก

จากตารางข้างต้น จะเห็นว่า Strip Length และ Crimp Height เป็น Dimension ที่ละเอียดที่สุด — Tolerance แค่ ±0.02 mm สำหรับ Crimp Height หมายความว่าต้องใช้ Crimp Height Monitor หรือ Cross-Section Analysis ตรวจสอบ ไม่สามารถพึ่ง Visual Inspection อย่างเดียวได้

4.2 กฎการระบุ Tolerance ตาม IPC/WHMA-A-620 Class

IPC/WHMA-A-620 แบ่ง Acceptance Criteria เป็น 3 Class ซึ่งส่งผลตรงไปที่ Tolerance ที่ต้องระบุบนแบบแปลน:

- Class 1 (General Electronic): ใช้ Default Tolerance ตาม ASME Y14.5 ได้ — เหมาะสำหรับ Consumer Product ที่ Failure ไม่เป็นอันตราย เช่น สายชาร์จแบตเตอรี่

• Class 2 (Dedicated Service Electronic): ต้องระบุ Tolerance ทุก Critical Dimension ชัดเจน — เหมาะสำหรับ Industrial Equipment, Automotive Non-Safety-Critical
• Class 3 (High Performance Electronic): ต้องระบุ Tolerance ทุก Dimension รวมถึง Inspection Method และ Sample Size — เหมาะสำหรับ Medical, Aerospace, Automotive Safety-Critical

ข้อสังเกตจากการผลิตจริง: ประมาณ 40% ของแบบแปลนที่เราได้รับไม่ระบุ IPC Class ทำให้ผู้ผลิตต้องสันนิษฐาน — ส่วนใหญ่จะสันนิษฐาน Class 1 เพื่อลดต้นทุน หากคุณต้องการ Class 3 แต่ไม่ระบุ คุณจะได้ชุดสายไฟที่ไม่ผ่าน Acceptance Criteria ที่คุณคาดหวัง

"ผมถือว่า IPC/WHMA-A-620 Class ต้องอยู่บนหน้า drawing เสมอ เพราะ Class 2 กับ Class 3 เปลี่ยนทั้ง acceptance criteria, sample size และวิธีตรวจ ถ้าไม่ระบุ โรงงานมัก default ไปที่ต้นทุนต่ำกว่า"

5. การเขียน Wire Diagram และ Schematic สำหรับ Cable Assembly

5.1 ความแตกต่างระหว่าง Schematic กับ Wire Diagram

วิศวกรหลายคนสับสนระหว่าง Schematic (แสดงโครงสร้างวงจร) กับ Wire Diagram (แสดงการเชื่อมต่อจริงในชุดสายไฟ) — ทั้งสองอย่างจำเป็นแต่ใช้วัตถุประสงค์ต่างกัน:

- Schematic: แสดง Signal Flow, Component Connection, Power/Ground Distribution — ใช้สำหรับ Design Review และ Troubleshooting - Wire Diagram (Wire List/Table): แสดง Wire ID, From/To, Color, Gauge, Length — ใช้สำหรับ Production โดยตรง

ผู้ผลิตต้องการ Wire Diagram ไม่ใช่ Schematic — ส่งแต่ Schematic มาทำให้ผู้ผลิตต้องแปลงเอง ซึ่งเสี่ยงตีความผิดโดยเฉพาะเรื่อง Pin Assignment

5.2 Pin Assignment: จุดเสี่ยงสูงสุดของข้อผิดพลาด

Pin Assignment ผิดเป็นข้อผิดพลาดที่พบบ่อยที่สุดและตรวจจับยากที่สุด — เพราะ Continuity Test จะผ่านหาก Wire A ต่อกับ Pin 1 ทั้งสองด้าน แม้ว่า Wire A ควรต่อกับ Pin 3 ตาม Design จริง

วิธีป้องกัน:

- ระบุ Pin Assignment ในรูปแบบ Table: Wire ID | From (Connector-Pin) | To (Connector-Pin) | Signal Name

• ระบุ Signal Name คู่กับ Pin Number — ช่วยให้ผู้ผลิต Cross-Check ได้ว่า Signal ถูกต้อง
• สำหรับคอนเนกเตอร์ที่มี Pin มากกว่า 12 Pin ให้แนบ Connector View (Top/Bottom) แสดง Pin Number ชัดเจน

6. การระบุคอนเนกเตอร์และ Terminal บนแบบแปลน

6.1 ข้อมูลคอนเนกเตอร์ที่ต้องระบุ

ข้อมูล	ต้องระบุ?	เหตุผล	ตัวอย่าง
Part Number	จำเป็น	ระบุรุ่นเฉพาะ	Molex 39300-0002
Manufacturer	จำเป็น	Part Number อาจซ้ำข้ามยี่ห้อ	Molex, TE Connectivity, JST
Gender	จำเป็น	Male/Female มี Part Number ต่างกัน	Female Receptacle
Pin Count	จำเป็น	ยืนยันรุ่น	2 Circuit
Color	แนะนำ	บางรุ่นมีหลายสี	Natural (Natural Color)
Plating	แนะนำ	มีผลต่อ Contact Resistance และ Corrosion Resistance	Tin-plated, Gold 30µ"
Keying/Alignment	แนะนำ	ป้องกัน Mating ผิดด้าน	Keying A, Keying B
Accessory	ตามกรณี	CPA, TPA, Seal, Cover	CPA Insert 39300-0003

จากตารางนี้ สิ่งที่มักถูกมองข้ามคือ Plating และ Accessory — Plating ผิดทำให้ Contact Resistance สูงขึ้น 3-5 เท่าในสภาวะความชื้น ส่วน Accessory เช่น CPA (Connector Position Assurance) หากไม่ระบุ ผู้ผลิตอาจไม่ใส่ ทำให้คอนเนกเตอร์หลุดจากกันเมื่อโดน Vibration

6.2 การระบุ Terminal สำหรับ Crimp

สำหรับงาน Crimp ต้องระบุ Terminal Part Number พร้อม Crimp Specification:

- Terminal Part Number: ระบุรุ่นเฉพาะพร้อม Manufacturer — เช่น TE 1-175218-1 (ไม่ใช่แค่ "175218")

• Wire Range: ระบุ AWG ที่ใช้ — Terminal หนึ่งรุ่นรองรับ AWG หลายขนาด ต้องระบุให้ชัดว่าใช้ขนาดไหน
• Crimp Tool Specification: ระบุ Applicator หรือ Die Set — เช่น Molex 64016-0300 สำหรับ Terminal 39300
• Crimp Height: ระบุค่าเป้าหมายและ Tolerance — เช่น 1.72 ±0.02 mm — นี่คือ Dimension ที่สำคัญที่สุดของงาน Crimp ตาม คู่มือวิธีทดสอบชุดสายไฟ

7. Common Mistakes: ข้อผิดพลาดบนแบบแปลนที่ทำให้ผลิตผิดพลาด

Mistake 1: ไม่ระบุ Tolerance สำหนวน (Stripping Length)

เกิดอะไรขึ้น: ผู้ผลิตใช้ค่า Default ของโรงงาน (มักเป็น 5.0 ±0.5 mm) ซึ่งอาจไม่ตรงกับ Crimp Barrel ของ Terminal ที่ใช้

ผลกระทบ: Conductor Exposure เกิน → Pull Force ต่ำ → สายหลุดระหว่างใช้งาน → ระบบล้มเหลว

ต้นทุน: Reject ทั้ง Lot มูลค่า $5,000-$50,000 ขึ้นกับจำนวน บวก Lead Time เพิ่ม 2-4 สัปดาห์

Mistake 2: ระบุแค่ Part Number คอนเนกเตอร์ ไม่ระบุ Manufacturer

เกิดอะไรขึ้น: ผู้ผลิตหา Part Number เจอจากยี่ห้ออื่นที่ราคาถูกกว่า — แต่ Dimension หรือ Plating ต่างจากที่ต้องการเล็กน้อย

ผลกระทบ: คอนเนกเตอร์ไม่ Mating กับฝั่งตรงข้าม, Contact Resistance สูง, หรือไม่ผ่าน Qualification Test

ต้นทุน: Rework หรือ Scrap คอนเนกเตอร์ทั้งหมด มูลค่า $2,000-$20,000 ขึ้นกับจำนวนและรุ่น

Mistake 3: ไม่ระบุ Branch Point Position พร้อม Datum Reference

เกิดอะไรขึ้น: ผู้ผลิตวัด Branch Point จากจุดที่สะดวก (มักจากปลายสาย) แทนที่จะวัดจาก Datum ที่วิศวกรตั้งใจ

ผลกระทบ: สายย่อยสั้นเกินไม่ถึงจุดเชื่อมต่อ หรือยาวเกินทำให้สายพันกันใน Enclosure

ต้นทุน: Rework ด้วยมือ (Splice เพิ่มความยาว) หรือ Reject ทั้งชุด มูลค่า $3,000-$15,000

Mistake 4: ลืมระบุ Wire Color Code หรือระบุไม่ครบ

เกิดอะไรขึ้น: ผู้ผลิตใช้สี Default (ดำทั้งหมด) เพราะไม่มีข้อกำหนดสี ทำให้ไม่สามารถแยกสายได้ระหว่าง Assembly หรือ Troubleshooting

ผลกระทบ: ใช้เวลา Assembly เพิ่ม 30-50% เพราะต้อง Meter ทุกเส้น, Troubleshooting ภาคสนามยากขึ้นมาก

ต้นทุน: ต้นทุนแรงงานเพิ่ม 30-50%, หรือต้องผลิตใหม่หากลูกค้าไม่ยอมรับ

Mistake 5: ไม่ระบุ Inspection Method และ Sample Size สำหรับ Class 3

เกิดอะไรขึ้น: ผู้ผลิตใช้ Visual Inspection อย่างเดียว ซึ่งไม่เพียงพอสำหรับ Class 3 — ตาม IPC/WHMA-A-620 Class 3 ต้องมี Crimp Height Measurement, Pull Test, และ Cross-Section Analysis

ผลกระทบ: ชุดสายไฟผ่าน Visual Inspection แต่ไม่ผ่าน Performance Test — อาจค้นพบเมื่อส่งมอบให้ลูกค้าแล้ว

ต้นทุน: Warranty Claim, Product Recall, หรือในกรณี Medical/Aerospace — อาจถึงขั้น Regulatory Action

8. กรอบการตัดสินใจ: เลือกระดับรายละเอียดแบบแปลนตาม Application

ไม่ใช่ทุกโปรเจกต์ที่ต้องการแบบแปลนระดับ Class 3 — การระบุเกินความจำเป็นเพิ่มต้นทุน Documentation และ Lead Time โดยไม่จำเป็น ใช้กรอบต่อไปนี้ในการตัดสินใจ:

เงื่อนไข	ระดับแบบแปลน	ตัวอย่าง Application
Failure ไม่เป็นอันตราย, ซ่อมง่าย, มูลค่าต่ำ	Basic (Class 1) — ระบุเฉพาะ Dimension หลัก, ใช้ Default Tolerance	สาย USB, สายชาร์จ, Consumer Electronics
Failure ทำให้ระบบหยุดทำงาน, ซ่อมปานกลาง	Standard (Class 2) — ระบุ Tolerance ทุก Critical Dimension, ระบุ Inspection Point	Industrial Control, Automotive Non-Safety, Telecom
Failure เป็นอันตราย, ซ่อมยาก/ซ่อมไม่ได้, มูลค่าสูง	Full (Class 3) — ระบุ Tolerance ทุก Dimension, Inspection Method, Sample Size, Traceability	Medical, Aerospace, Automotive Safety-Critical, Military

กฎง่ายๆ: หาก Failure ของชุดสายไฟอาจทำให้คนบาดเจ็บ ให้ใช้ Class 3 ทันที ไม่ต้องคิด — นี่ไม่ใช่เรื่องของต้นทุน แต่เป็นเรื่องของความรับผิดชอบตามกฎหมาย

9. Checklist: ตรวจสอบแบบแปลน Cable Assembly ก่อนส่งผู้ผลิต

1. ระบุ IPC/WHMA-A-620 Class (1, 2 หรือ 3) บน Title Block ของแบบแปลน — ไม่ระบุ = ผู้ผลิตสันนิษฐาน Class 1 2. ระบุ Tolerance ของ Stripping Length ทุกจุดที่มีการ Crimp หรือ Solder — ระบุทั้ง Front Strip และ Rear Strip 3. ระบุ Manufacturer + Part Number ของคอนเนกเตอร์และ Terminal ทุกตัว — ไม่ระบุ Manufacturer = เสี่ยงได้ของยี่ห้ออื่น 4. ตรวจสอบ Pin Assignment โดย Cross-Check ระหว่าง Schematic กับ Wire Table — ทำอย่างน้อย 2 รอบโดยคนต่างคน 5. ระบุ Branch Point Position จาก Datum Reference ชัดเจน — พร้อม Tolerance ±3-5 mm 6. ระบุ Wire Color Code ทุกเส้น — หรือระบุชัดว่าใช้ Default Color ของผู้ผลิต 7. แนบ Connector View (Top/Bottom) สำหรับคอนเนกเตอร์ที่มีมากกว่า 12 Pin — แสดง Pin Number และ Keying Position 8. ระบุ Inspection Method และ Sample Size สำหรับ Class 3 — อย่างน้อยต้องระบุ Crimp Height Measurement และ Pull Test Frequency

"ก่อนปล่อยผลิตจริง ควรมี pinout review อย่างน้อย 2 คนและมี pull test หรือ cross-section ตามความเสี่ยงของรุ่นนั้น เพราะข้อผิดพลาด 1 pin ใน harness มักสร้างค่า rework สูงกว่าค่าทำ drawing ให้ละเอียดตั้งแต่ต้นหลายเท่า"

References

- Soldering - Wire harness

> 📖 Cable Assembly คืออะไร? คู่มือฉบับสมบูรณ์: ประเภท, กระบวนการผลิต และวิธีเลือกใช้ 2026

> 📖 มาตรฐาน IPC/WHMA-A-620 คู่มือฉบับสมบูรณ์สำหรับชุดสายไฟ 2026

> 📖 7 วิธีทดสอบชุดสายไฟ: Continuity, Hi-Pot, Pull Test คู่มือฉบับสมบูรณ์ 2026

FAQ

Q: ต้องระบุ Tolerance ของความยาวสายทุกเส้นหรือไม่ หรือระบุแค่ Overall Length?

ต้องระบุ Tolerance ของความยาวสายทุกเส้น (Cut Length) แยกจาก Overall Length ตาม IPC/WHMA-A-620 ความยาวสายแต่ละเส้นมีผลต่อ Routing ภายใน Assembly — สำหรับ Class 2 ระบุ ±5-10 mm, สำหรับ Class 3 ระบุ ±2-5 mm หากระบุแค่ Overall Length ผู้ผลิตจะกระจาย Tolerance ไม่เท่ากันระหว่างสายแต่ละเส้น

Q: ค่า Crimp Height ที่ถูกต้องหาได้จากไหน?

ค่า Crimp Height เป้าหมายอยู่ใน Data Sheet ของ Terminal ผู้ผลิต (เช่น Molex, TE, JST) โดยระบุตาม Wire AWG ที่ใช้ — ตัวอย่างเช่น Molex 39300-0002 กับ 22 AWG มี Crimp Height เป้าหมาย 1.72 ±0.02 mm ห้ามใช้ค่าจาก Terminal ยี่ห้ออื่นมาใช้แทนเด็ดขาด เพราะ Crimp Profile ต่างกัน

Q: แบบแปลน Cable Assembly ต้องมี 3D Model หรือไม่?

ไม่จำเป็นตามมาตรฐาน แต่แนะนำอย่างยิ่งสำหรับชุดสายไฟที่ต้องผ่านช่องทางแคบ (Routing Channel) ใน Enclosure — 3D Model ช่วยตรวจสอบ Clearance และ Bend Radius ก่อนผลิต ลด Rework Rate ได้ 40-60% สำหรับงานที่มีข้อจำกัดด้านพื้นที่

Q: ส่งแค่ Schematic ให้ผู้ผลิต Cable Assembly ได้หรือไม่?

ไม่ควร — Schematic แสดง Signal Flow แต่ไม่ได้ระบุ Wire ID, Cut Length, Color Code และ Stripping Length ที่ผู้ผลิตต้องการ ต้องส่ง Wire Table (Wire List) คู่กับ Schematic เสมอ หากส่งแค่ Schematic ผู้ผลิตต้องแปลงเอง ซึ่งมีโอกาสตีความผิดสูงมากโดยเฉพาะ Pin Assignment

Q: ระบุ Tolerance แบบ General Tolerance บน Title Block พอหรือไม่?

พอสำหรับ Class 1 แต่ไม่พอสำหรับ Class 2 และ Class 3 — General Tolerance ตาม ASME Y14.5 (เช่น ±0.5 mm สำหรับ Linear Dimension) ไม่เหมาะกับ Critical Dimension เช่น Stripping Length ที่ต้องการ ±0.3 mm หรือ Crimp Height ที่ต้องการ ±0.02 mm ต้องระบุ Tolerance เฉพาะ (Specific Tolerance) ที่ Critical Dimension ทุกจุด

Q: ควรส่งไฟล์แบบแปลนในรูปแบบอะไรให้ผู้ผลิต?

ส่งทั้ง PDF (สำหรับ Production Floor — ทุกคนเปิดได้) และ Native CAD File (สำหรับ Engineering Team ของผู้ผลิต — สามารถวัด Dimension ได้แม่นยำ) ห้ามส่งแค่ Screenshot หรือ Image File เพราะ Resolution ไม่พอสำหรับการวัด Dimension เล็กๆ เช่น Crimp Height ±0.02 mm

Q: มาตรฐาน ASME Y14.5 บังคับใช้กับ Cable Assembly ทุกชิ้นหรือไม่?

ไม่ได้บังคับโดยกฎหมาย แต่เป็นมาตรฐานที่อุตสาหกรรมยอมรับ — หากไม่ใช้ ASME Y14.5 ต้องระบุมาตรฐานอื่นที่ใช้แทน เช่น ISO 1101 (Geometrical Product Specification) สำหรับตลาดยุโรป สิ่งสำคัญคือต้องระบุชัดว่าใช้มาตรฐานอะไร ไม่ใช่ผสมผสานระหว่าง ASME กับ ISO ในแบบแปลนเดียวกัน

---
