บริการตัดและปอกสายไฟอัตโนมัติด้วยเครื่องจักรระดับ High-precision ที่ควบคุมความคลาดเคลื่อนได้ถึง ±0.05mm เหมาะสำหรับโรงงานที่ต้องการลดต้นทุนและเพิ่มความสม่ำเสมอในขั้นตอนเตรียมวัสดุ (Preparation) ก่อนนำไปประกอบ
Wire Cutting and Stripping บริการตัดและปอกสายไฟแม่นยำสูง คือขั้นตอนหนึ่งในกระบวนการผลิตชุดสายไฟและ Cable Assembly ที่เราควบคุมด้วยขั้นตอนปฏิบัติงานและจุดตรวจคุณภาพในแต่ละล็อต
ในสายการผลิตของเรา ขั้นตอนนี้ถูกทำตามใบสั่งงานและบันทึกผลตรวจ โดยมีการตรวจระหว่างกระบวนการ (IPQC) และทดสอบไฟฟ้า 100% ในขั้นตอนถัดไป ก่อนตรวจขั้นสุดท้าย (FQC) ตามแนวทาง IPC/WHMA-A-620
การตัดและปอกสาย คือขั้นตอนเตรียมสายให้ได้ความยาวและพื้นที่เปิดฉนวนที่พร้อมเข้าสู่การย้ำหรือบัดกรีอย่างสม่ำเสมอ Wire cutting and stripping is a preparation process that defines conductor length and strip dimensions before termination. สำหรับคำศัพท์อ้างอิงด้านงานประกอบ สามารถดู Wire harness, Crimp joining และ IPC.
การตัดและปอกสายด้วยมือ (Manual) อาจเหมาะกับงานปริมาณน้อย แต่เมื่อปริมาณเพิ่มขึ้น ความคลาดเคลื่อนและความไม่สม่ำเสมอจะกลายเป็นปัญหาใหญ่ที่ส่งผลต่อคุณภาพของชิ้นส่วนสุดท้าย
| Parameter | Manual Process | Our Capability (Auto) |
|---|---|---|
| ความคลาดเคลื่อนความยาวสาย | ±1.0mm - ±2.0mm | ±0.1mm (สายสั้น) |
| ความคลาดเคลื่อนความยาวปอก | ±0.5mm - ±1.0mm | ±0.05mm |
| ความเสียหายของตัวนำ (Nick) | พบได้บ่อย (ต้องตรวจ Visual) | ตรวจจับด้วย Laser 100% |
| ความเร็วในการผลิต | ประมาณ 200-300 เส้น/ชม./คน | สูงสุด 12,000 เส้น/ชม. |
| ความสามารถพิเศษ (Window-strip) | ทำได้ยาก ใช้เวลานาน | ทำได้ในขั้นตอนเดียว |
| ความสม่ำเสมอ (Consistency) | แตกต่างกันไปตามคนงาน | คงที่ทุกชิ้น |

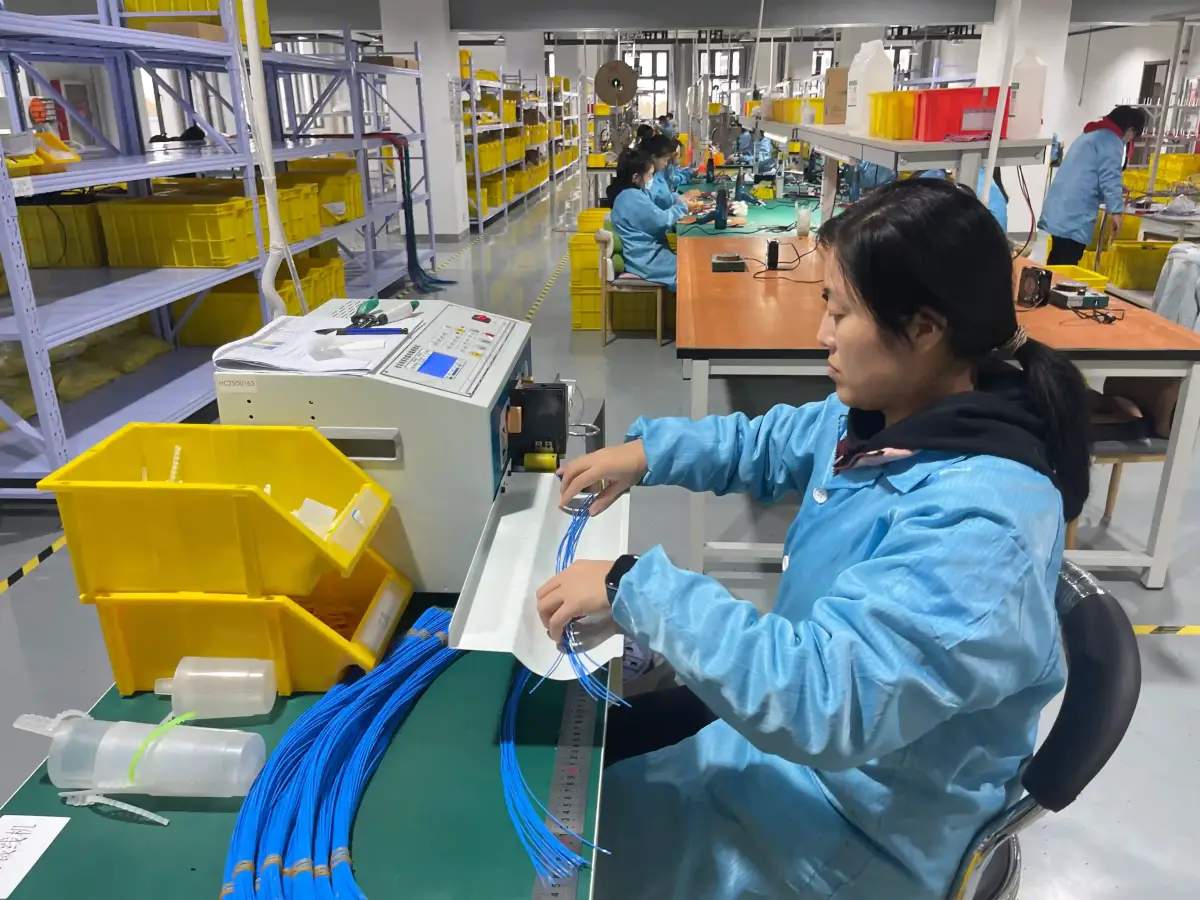

เครื่องจักรตัดและปอกสายอัตโนมัติของเราควบคุมความยาวสายและความยาวการปอกฉนวนได้อย่างแม่นยำ ช่วยลดปัญหาสายสั้นเกินไปหรือปอกฉนวนเกินที่ทำให้เกิดความเสียหายต่อหัว crimp หรือขั้วต่อ
นอกจากการตัดและปอกฉนวนปกติแล้ว เรายังรองรับงาน Half-strip, Window-strip, และ Twisting ในขั้นตอนเดียว ลดขั้นตอนการทำงานซ้ำ (Re-work) และเพิ่มประสิทธิภาพการผลิต
ระบบ Laser Sensor ตรวจจับความยาวและตำแหน่งการปอกแบบ Real-time หากพบความผิดปกติ เครื่องจะแจ้งเตือนและแยกชิ้นงานที่ผิดออกโดยอัตโนมัติ ทำให้มั่นใจได้ว่าลูกค้าจะได้รับสายที่ถูกต้อง 100%
เราสามารถตัดและปอกสายได้หลายชนิด ไม่ว่าจะเป็นสาย PVC, Silicone, Teflon (PTFE), หรือสาย Shielded ทั้งแบบ Single core และ Multi-core โดยปรับแรงตัดและใบมีดให้เหมาะสมกับวัสดุแต่ละชนิด
ไม่ว่าจะเป็นงาน Pilot run หรือ Mass production ล้านเส้นต่อเดือน เรามีเครื่องจักรทั้งแบบ Semi-auto สำหรับงาน Low-volume และ Fully automatic สำหรับงาน High-volume เพื่อตอบโจทย์ Lead time ของลูกค้า
หากลูกค้าต้องการนำสายที่ตัดแล้วไปต่อยอดเป็น Harness หรือ Cable Assembly เราสามารถเชื่อมโยงไปยังบริการ /capabilities/crimping, /wire-harness/cable-assembly และ /wire-harness/custom เพื่อการผลิตแบบ One-stop service ได้ทันที
กระบวนการผลิตที่มีการควบคุมคุณภาพทุกขั้นตอน เพื่อให้มั่นใจว่าสายที่คุณได้รับพร้อมใช้งานทันที
ทีมงานตรวจสอบ Spec ของสาย (AWG, ชนิดฉนวน, สี) และความต้องการความยาว/การปอก จากนั้นตรวจสอบวัสดุในคลังสินค้าหรือสั่งซื้อเข้ามา
ช่างผู้เชี่ยวชาญตั้งค่าเครื่องจักรตัดและปอกสาย ปรับแรงตัด, ความยาวใบมีด, และระยะ Strip ตาม Drawing หรือ Sample ที่ลูกค้าให้มา
เครื่องจักรเริ่มทำงานอัตโนมัติ โดยระบบ Laser Sensor จะตรวจสอบความยาวและตำแหน่งการปอกทุกเส้น หากพบผิดจะถูกแยกออกทันที
เจ้าหน้าที่ QC สุ่มตรวจ (AQL) ความยาวสาย, ความสมบูรณ์ของตัวนำ, และความเรียบร้อยของการปอก เพื่อยืนยันมาตรฐาน IPC-A-620
สายที่ผ่านการตรวจสอบจะถูกมัดรวม, ใส่ฉลาก (Labeling) และบรรจุในถาดหรือกล่องตามที่ลูกค้าต้องการ เพื่อป้องกันการพันกันและความเสียหายระหว่างการขนส่ง
ตัวอย่างต่อไปนี้เป็นภาพประกอบความสามารถทั่วไป ไม่ได้อ้างอิงลูกค้าหรือโครงการเฉพาะราย
งานเตรียมสายสำหรับ ECU ยานยนต์ในปริมาณมาก มักต้องการสายไฟ AWG 22 ที่มีความยาวปอกด้านหนึ่ง 3mm และอีกด้าน 5mm พร้อมความคลาดเคลื่อนไม่เกิน ±0.1mm การผลิตด้วยมือใช้เวลานานและมีโอกาสเกิดความผิดพลาดสูง
WIRINGO ใช้เครื่องจักรตัดและปอกสายอัตโนมัติรุ่นใหม่ที่มีระบบตั้งค่า Double-cut และ Laser sensor เพื่อตรวจสอบความยาวการปอกทั้งสองด้านทุกเส้น และจัดเตรียมสายในรูปแบบ Reel สำหรับใช้กับเครื่อง Crimping อัตโนมัติของลูกค้า
ลดอัตราความผิดพลาดได้อย่างมีนัยสำคัญและย่นเวลาการผลิตเมื่อเทียบกับการทำงานด้วยมือ ช่วยให้ลูกค้าต่อยอดการผลิตได้ราบรื่นขึ้นโดยลดการตรวจสอบความยาวสายซ้ำ (Incoming QC)
เหมาะสำหรับการผลิตสาย Jumper สำหรับระบบไฟฟ้าในรถยนต์, สายสำหรับ ECU, และ Sensor harness ที่ต้องการความทนทานและความแม่นยำสูง
ใช้ในการเตรียมสายสำหรับเครื่องใช้ไฟฟ้าภายในบ้าน, อุปกรณ์คอมพิวเตอร์ และอุปกรณ์เสียงที่ต้องการความสวยงามและขนาดเล็ก
สายสำหรับเครื่องจักรกล, ระบบควบคุมอัตโนมัติ, และ Panel box ที่ต้องการสายขนาดใหญ่และฉนวนที่ทนความร้อนสูง
สายไฟสำหรับโคมไฟ, แถบ LED และระบบแสงสว่างที่ต้องการสายที่ยืดหยุ่นและเชื่อมต่อง่าย
ความคลาดเคลื่อนมาตรฐานของเราสำหรับความยาวสายคือ ±0.1mm สำหรับสายที่สั้นกว่า 100mm และ ±0.5% สำหรับสายที่ยาวกว่านั้น ส่วนความยาวการปอกฉนวน (Strip length) เราควบคุมได้ที่ ±0.05mm โดยใช้เครื่องจักรประเภท Fully Automatic ที่มีระบบตรวจจับด้วย Laser Sensor เพื่อยืนยันความถูกต้องก่อนส่งออกจากเครื่อง หากงานของคุณต้องการความแม่นยำพิเศษ เช่น สายสำหรับ medical sensor หรือ high-frequency signal เราสามารถตั้งค่า Inspection Gate ให้ตัดจำหน่ายชิ้นงานที่เกินค่า Spec ได้ 100%
ได้ เรารองรับงาน Half-strip (ปอกด้านเดียว) และ Window-strip (ปอกตรงกลางทิ้งฉนวนไว้ช่วงหนึ่ง) สำหรับงานที่ต้องการเชื่อมต่อแบบ solder cup หรือ insulation displacement ซึ่งเป็นงานที่ทำด้วยมือยากและมีโอกาสเกิดข้อผิดพลาดสูง เครื่องจักรของเราสามารถตั้งค่าระยะห่างระหว่างช่วงที่ปอก (Window gap) ได้ละเอียดถึง 0.5mm ทำให้เหมาะกับงาน jumper wire บนบอร์ดคอนโทรลเลอร์หรือ actuator ที่ต้องการความเรียบร้อยและปลอดภัยจากการสั้นลง
สำหรับบริการตัดและปอกสายแยก (Cut & Strip service only) เรารับงานตั้งแต่ MOQ 1,000 ต่อชนิดต่อ Lot สำหรับงานที่ใช้วัสดุสายมาตรฐานที่เรามีในสต็อก หรือ MOQ 5,000 ต่อชนิด หากต้องใช้วัสดุพิเศษ Special Order ระยะเวลาดำเนินการสำหรับงานที่มีวัสดุพร้อมคือ 1-3 วันทำการ ส่วนงานที่ต้องสั่งซื้อวัสดุเพิ่มเติมจะใช้เวลา 2-4 สัปดาห์ ขึ้นอยู่กับ Lead time ของผู้ผลิตสาย หากคุณมีโปรเจกต์ที่ต้องการความเร็วในการทำตัวอย่าง (Prototype) แนะนำให้ดูบริการ /wire-harness/prototype ที่รองรับงานปริมาณน้อย
ใช่ เครื่องจักรรุ่นใหม่ของเรามีหน่วย Twister ที่สามารถบิดเกลียวสายไฟหลังจากตัดและปอกได้ทันที เรารองรับทั้งแบบบิดเกลียวคู่ (Pair twisting) และการบิดเกลียวหลายเส้นรวมกัน (Multi-wire twisting) สำหรับเตรียมการเข้าสู่ขั้นตอน Crimping หรือ Soldering การบิดเกลียวด้วยเครื่องช่วยควบคุมความยาวของสายแต่ละเส้นให้สม่ำเสมอ ลดปัญหาเส้นสั้นเส้นยาวที่เกิดจากการบิดด้วยมือ ซึ่งส่งผลต่อความแข็งแรงของจุดเชื่อมต่อและความสวยงามของ Harness ในภายหลัง
ทำได้ แต่เราแนะนำให้ส่งข้อมูลให้ชัดเจนเพื่อลดความเสี่ยงของการตัดผิด ข้อมูลขั้นต่ำที่ต้องการคือ ชนิดของสาย (Part number หรือ AWG/Size), ความยาวรวม, ความยาวการปอกด้านหนึ่งหรือสองด้าน และปริมาณ หากไม่มี Part number เราสามารถช่วยเสนอวัสดุที่เทียบเคียงได้ แต่หากต้องการความแม่นยำของสีและสเปกฉนวน การมีตัวอย่างสาย (Sample) จะช่วยให้เราตั้งค่าเครื่องจักรได้ถูกต้องที่สุด คุณสามารถดูข้อมูลเพิ่มเติมเกี่ยวกับการเลือกวัสดุสายได้ที่บทความที่เกี่ยวข้องกับ /wire-harness/custom
บริการตัดและปอกสายของเราเหมาะกับอุตสาหกรรมที่ต้องการความสม่ำเสมอสูงและปริมาณการใช้งานมาก เช่น อุตสาหกรรมยานยนต์ (Automotive), อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ (Consumer Electronics), และอุตสาหกรรมควบคุมอัตโนมัติ (Industrial Automation) โดยเฉพาะอย่างยิ่ง โรงงานที่มีเครื่องจักร Crimping หรือ Assembly ของตัวเอง แต่ต้องการจ้างงานตัดสายเพื่อลดภาระงานเบื้องต้นและลดการลงทุนในเครื่องจักรตัดสายราคาสูง เรายังเป็นพาร์ทเนอร์กับโรงงาน Box Build หลายแห่งในการจัดหาสายไฟตามสเปกที่ซับซ้อน
