D-Sub 9 Pin Interconnect

DB9 Cable Assemblyรับผลิตสาย D-Sub 9 Pin สำหรับ Serial และ Industrial Control

WIRINGO รับผลิต DB9 cable assembly สำหรับ RS-232, RS-485, PLC, HMI, CAN diagnostic, programming lead และอุปกรณ์ legacy ที่ยังใช้พอร์ต serial อยู่จริง เราคุม pinout, shell grounding, backshell, screw lock และการทดสอบ 100% ก่อนส่งมอบ เพื่อให้สายเสียบแล้วใช้งานได้ตรงกับระบบเดิม

MOQ = 1

รองรับต้นแบบและ service replacement

100%

pin mapping และ continuity test

DB9 M/F

รองรับ male, female และ panel mount

RS-232 / 485

ใช้งานได้กับ serial protocol หลายแบบ

ขอใบเสนอราคา ดูบริการ Cable Assembly

DB9

Straight / Null Modem

DB9 cable assembly ยังสำคัญในโรงงานและระบบ legacy

แม้หลายระบบใหม่จะย้ายไป Ethernet หรือ USB แล้ว แต่ DB9 ยังคงเป็นคอนเนกเตอร์ที่พบได้บ่อยใน PLC, HMI, เครื่องชั่ง, CNC, industrial PC, modem, programming port และ service interface เพราะ D-Sub มีโครงสร้างแข็งแรง ล็อกด้วยสกรูได้ และดูแลรักษาในภาคสนามได้ง่าย หาก pinout ถูกต้องและหัวต่อประกอบแน่น มันยังเป็นทางเลือกที่คุ้มค่ามากสำหรับระบบที่ต้องการความเสถียรระยะยาว

ประเด็นคือ DB9 cable assembly ไม่ได้จบแค่มีหัว 9 pin เหมือนกัน เพราะงานหนึ่งอาจเป็น RS-232 แบบ straight-through อีกงานอาจเป็น RS-485 ที่ต้องใช้ twisted pair และ shielding หรืออาจเป็น diagnostic cable ที่ใช้คอนเนกเตอร์ D-subminiature เป็นเพียง mechanical interface เท่านั้น ถ้าไม่ review protocol context ควบคู่กับ drawing ความเสี่ยงต่อผิด pin map จะสูงมาก

สิ่งที่ทำให้สาย DB9 พังบ่อยที่สุดไม่ใช่หัวต่อเสีย แต่คือ logic ภายในผิด

งาน DB9 จำนวนมากเสียเวลาเพราะสายภายนอกดูเหมือนกันทั้งหมด แต่ภายในสลับ TX/RX, ต่อ shell ground ไม่ตรง, ข้าม handshaking line ผิด หรือเลือก hood ที่ไม่รับแรงดึงและทิศทางออกสายจริง เราจึงใช้ first article และ pin map verification เป็น gate บังคับก่อนเข้า production

จุดเด่นของบริการ DB9 Cable Assembly

เราโฟกัสทั้งความถูกต้องทางไฟฟ้า ความแข็งแรงเชิงกล และความสะดวกในการติดตั้งจริง ไม่ใช่แค่ประกอบหัวต่อให้ครบ

คุม pinout ตาม drawing ไม่ปล่อยให้เดา

งาน DB9 พลาดง่ายเพราะภายนอกคล้ายกันมาก แต่ภายในอาจเป็น straight-through, null modem, loopback หรือ custom pin assignment เราจึงล็อก pin map, shell ground และ handshaking line ให้ชัดตั้งแต่ first article

รองรับ backshell และ strain relief หลายรูปแบบ

เลือกได้ทั้ง hood พลาสติก, hood โลหะ, thumbscrew, jackscrew, low-profile hood, overmolded exit และรุ่นที่ต้องควบคุมทิศทางออกสายเพื่อให้เข้ากับพื้นที่ติดตั้งจริง

จัดการ shielding และ shell grounding ได้ครบ

สำหรับงานที่ไวต่อ EMI หรือใช้ในโรงงาน เรารองรับ foil, braid และ shielded cable พร้อมกำหนดว่าจะต่อ shield เข้ากับ shell 360°, pigtail drain wire หรือ floating shield ตาม requirement ของระบบ

เหมาะกับทั้ง serial data และ low-speed control

DB9 ยังพบมากใน PLC, CNC, HMI, test equipment, scale, industrial gateway และ diagnostic adapter เพราะเป็นคอนเนกเตอร์ที่ทนทาน ล็อกแน่น และ service ได้ง่ายแม้ระบบจะไม่ใหม่แล้วก็ตาม

ทดสอบ electrical และ mating fit ก่อนส่ง

ทุกชุดผ่าน continuity, short test และ pin mapping จากนั้นเพิ่ม insulation resistance, hi-pot, shell continuity หรือ mating verification ตามระดับความเสี่ยง เพื่อไม่ให้ลูกค้าไปเจอปัญหาหน้างาน

เชื่อมกับงาน cable assembly และ testing อื่นได้

หากโครงการมีทั้ง DB9, M12, CAN bus หรือ sub-harness อื่นร่วมกัน เราสามารถรวม BOM, drawing review และ quality flow เดียวกันกับหน้า /wire-harness/cable-assembly และ /capabilities/testing ได้

สเปคและตัวเลือกที่กำหนดได้

การสั่ง DB9 cable assembly ให้แม่นยำควรระบุทั้งคอนเนกเตอร์ ชนิดสาย รูปแบบการต่อ และวิธีคุม shield เพราะรายละเอียดเล็กน้อยพวกนี้มีผลโดยตรงต่อการใช้งานจริงและการ service ภายหลัง

หัวข้อ	รายละเอียด
คอนเนกเตอร์	DB9 male, DB9 female, panel mount, solder cup, crimp type, IDC type
รูปแบบการต่อ	Straight-through, null modem, cross-over, custom pinout, loopback test lead
ชนิดสาย	PVC, PUR, TPE, shielded multi-core, twisted pair, low-capacitance serial cable
การป้องกัน EMI	Unshielded, foil shield, braid shield, combo shield และ shell grounding ตามแบบ
ส่วนประกอบเสริม	Backshell, thumbscrew, jackscrew, label, heat shrink, braid sleeve, ferrite core
ช่วงขนาดตัวนำ	AWG 30 ถึง AWG 20 ตาม signal และ distance requirement
การทดสอบพื้นฐาน	Continuity 100%, short test, polarity, pin map verification
การทดสอบเสริม	IR, hi-pot, shield continuity, shell grounding, mating check, functional serial test
ปริมาณการผลิต	Prototype, field replacement, pilot lot, repeat order, production lot
มาตรฐานอ้างอิง	IPC/WHMA-A-620, UL, RoHS, REACH และข้อกำหนดลูกค้า

ข้อมูลที่ควรส่งมาเวลา RFQ

ยิ่ง requirement ชัดเท่าไร โอกาสประกอบผิด logic จะยิ่งต่ำลง โดยเฉพาะงาน DB9 ที่ใช้กับอุปกรณ์เก่าและเอกสารไม่ครบ

DB9 male หรือ female ที่แต่ละฝั่ง

Straight-through, null modem หรือ custom pinout

ชนิด protocol และสัญญาณที่ใช้งานจริง

ความยาวสายและสภาพแวดล้อมติดตั้ง

ต้องการ shield หรือ shell ground แบบใด

ชนิด hood, screw lock, panel mount และ label

หากคุณมีแค่ sample เดิมหรือรูปถ่ายหลายมุมก็เริ่มได้ แต่สำหรับงานที่เป็น null modem, debug lead หรือ custom pin assignment เราแนะนำให้ส่งตาราง pin-to-pin มาด้วยเพื่อกันการตีความคลาดเคลื่อน

รูปแบบ DB9 Cable ที่ผลิตได้

หน้าเดียวกันนี้ครอบคลุมทั้งงาน serial cable, adapter lead และสายสำหรับอุปกรณ์อุตสาหกรรมที่ยังต้องใช้ D-Sub 9 pin

สาย DB9 สำหรับ RS-232 และอุปกรณ์ legacy

RS-232 Device Cable

เหมาะกับ PLC, HMI, barcode scanner, weighing scale, modem, industrial PC และอุปกรณ์รุ่นเดิมที่ยังใช้ serial port โดยต้องคุม TX, RX, GND และ handshaking line ให้ตรงกับเอกสารของอุปกรณ์

Straight-through / null modem | low-speed serial | service replacement

สาย DB9 สำหรับ RS-485 และระบบควบคุมอุตสาหกรรม

RS-485 / Industrial Control Cable

ใช้กับ serial network, instrumentation, CNC, VFD และ controller ที่ต้องการ differential pair และ shielding เพื่อรับมือ noise ในตู้ควบคุมหรือบริเวณใกล้มอเตอร์

Twisted pair / shielded | screw lock | industrial enclosure ready

สาย DB9 แบบปลายเปิดหรือสาย adapter

DB9 to Open-End or Adapter Harness

ใช้สำหรับ retrofit, debug port, service jig, breakout lead หรือระบบที่ต้องต่อ DB9 เข้ากับ terminal block, flying lead หรือคอนเนกเตอร์คนละตระกูลในอีกฝั่งหนึ่ง

DB9 to open-end | terminal block | custom breakout

สาย DB9 แบบ panel mount และงานภาคสนาม

Panel-Mount and Ruggedized DB9 Cable

เหมาะกับกล่องควบคุม ตู้เครื่องจักร และอุปกรณ์พกพาที่ต้องยึดหน้า panel ให้แน่น พร้อม strain relief, hood ที่รับแรงดึง และตำแหน่งออกสายที่ไม่ชนกับโครงเครื่อง

Panel mount | rugged hood | vibration-ready

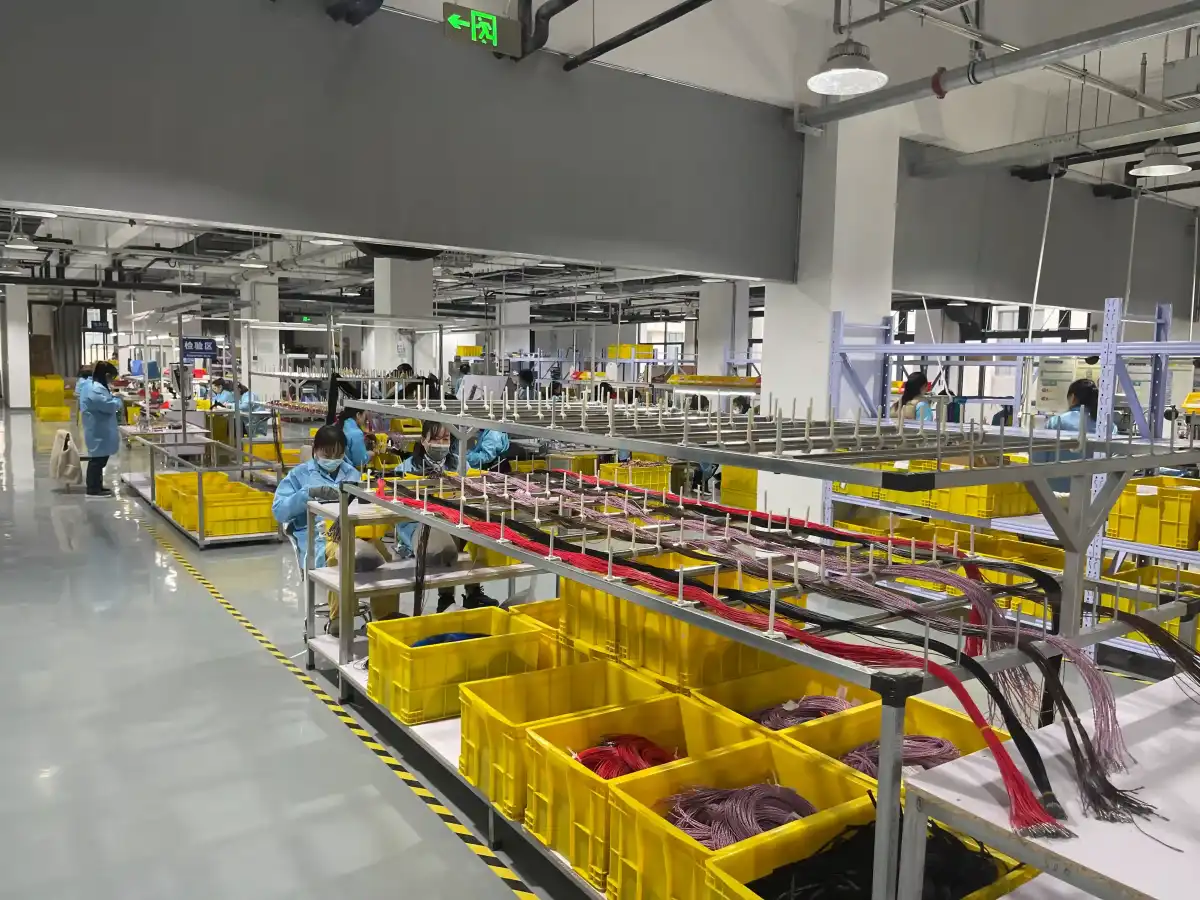

กระบวนการผลิต DB9 Cable Assembly

กระบวนการถูกออกแบบมาเพื่อลดความเสี่ยงเรื่อง pin map ผิด, hood ประกอบไม่แน่น และ shield termination ไม่ตรงกับ requirement

Review drawing และ protocol context

เราตรวจ pinout, gender, shell ground, backshell, cable exit direction, protocol ที่ใช้งานจริง เช่น RS-232, RS-485 หรือ CAN diagnostic เพื่อกันการใช้ pin map ผิดตั้งแต่เริ่มต้น

เลือกสายและหัว DB9 ที่เหมาะกับสภาพแวดล้อม

ทีมวิศวกรเลือกชนิดสาย จำนวนแกน shielding และ hood ให้เหมาะกับระยะส่ง สภาพ EMI การสั่นสะเทือน และพื้นที่ติดตั้ง เพราะ DB9 ที่ใช้ในตู้ควบคุมกับ DB9 ภาคสนามไม่ควรใช้โครงสร้างเดียวกัน

ทำ first article เพื่อยืนยัน pin sequence

ล็อตแรกใช้ตรวจ male หรือ female, straight-through หรือ cross-over, shell grounding, label และทิศทางออกสายจริงก่อนปล่อยผลิตซ้ำ จุดนี้สำคัญมากเพราะข้อผิดพลาดของ DB9 มักเป็นการต่อผิด logic มากกว่าความเสียหายเชิงกล

ประกอบตาม work instruction

กระบวนการตัด ปอก เข้าหัว บัดกรีหรือย้ำขั้ว ติด hood และจัด strain relief ดำเนินตาม work instruction ที่ระบุ exposed conductor, solder quality, shield trim และ screw-lock orientation ชัดเจน

ทดสอบไฟฟ้าและการประกบ

ทุกชุดผ่าน continuity 100%, short test และ pin mapping จากนั้นเพิ่ม IR, hi-pot, shell continuity หรือ mating fit check ตาม requirement ของโครงการ งาน adapter สำหรับ debug หรือ programming จะเน้น loopback verification เพิ่ม

แพ็ก แยกล็อต และส่งมอบ

หลังผ่าน FQC เราจะแพ็กโดยป้องกันหัวต่อและสกรูล็อกไม่ให้กระแทกระหว่างขนส่ง พร้อมแนบรายงาน QC, CoC หรือ label traceability ตามระดับเอกสารที่ลูกค้าต้องการ

Electrical testing for DB9 cable assemblies

การทดสอบและการควบคุมคุณภาพที่สำคัญกับงาน DB9

งาน DB9 cable assembly มีทั้งมิติทางไฟฟ้าและเชิงกล เราจึงไม่หยุดที่ continuity อย่างเดียว แต่ดูว่า shell, screw lock, hood และทิศทางออกสายพร้อมใช้งานจริงหรือไม่ โดยเฉพาะงานภาคสนามที่ช่างต้องเสียบถอดซ้ำหลายครั้ง

Continuity 100% และ short test ทุกชุด

Pin mapping เทียบ drawing สำหรับ straight-through หรือ cross-over

Shield continuity และ shell ground check เมื่องานระบุไว้

Mating fit กับหัวคู่ประกบและการตรวจ screw lock

IR หรือ hi-pot สำหรับงานที่มีข้อกำหนดทางไฟฟ้าเพิ่มเติม

หากโครงการของคุณมี requirement ด้าน EMC หรือ serial communication ที่เข้มขึ้น เราสามารถเชื่อมแผน QC เข้ากับบริการ testing และงาน shielded cable assembly เพื่อให้ drawing, process และรายงานตรวจสอบอยู่ใน flow เดียวกัน

อุตสาหกรรมและระบบที่ใช้ DB9 Cable Assembly

แม้จะเป็นคอนเนกเตอร์รุ่นเก่า แต่ DB9 ยังมีบทบาทในระบบที่ต้องการความเข้ากันได้สูงและการ service ที่ตรงไปตรงมา

PLC, HMI และเครื่องจักรอุตสาหกรรม

DB9 ยังใช้งานมากในเครื่องจักร, panel control, CNC และ gateway รุ่นที่ต้องการ serial port ที่ล็อกแน่นและ service ได้ง่าย โดยเฉพาะระบบ retrofit

เครื่องมือทดสอบและ service jig

สาย DB9 แบบ custom pinout เหมาะกับ test fixture, calibration bench, programming lead และ adapter ที่ต้องจับคู่กับอุปกรณ์เฉพาะรุ่น

ระบบสื่อสาร RS-232 และ RS-485

ใช้กับ serial terminal, data logger, weighing system, barcode equipment และ industrial communication ที่ยังต้องการ D-Sub interface เพื่อความเข้ากันได้กับระบบเดิม

CAN diagnostic และ field maintenance

บางระบบใช้ DB9 เป็น diagnostic interface หรือ service port สำหรับ CAN based equipment ซึ่งต้องคุม pinout ให้ตรงกับเครื่องมือของผู้ใช้งาน ไม่อย่างนั้นจะเชื่อมต่อได้แต่สื่อสารไม่ผ่าน

หากระบบของคุณเป็น serial networking หรือ industrial gateway ที่เริ่มขยายไปสู่ protocol อื่นร่วมกัน คุณสามารถดูหน้าที่เกี่ยวข้องอย่าง CAN Bus Cable Assembly และ โซลูชันสำหรับอุตสาหกรรมการผลิต เพื่อวางโครงสร้างชุดสายไฟทั้งระบบให้สอดคล้องกันตั้งแต่ต้น

คำถามที่พบบ่อย

DB9 cable assembly ใช้กับงานประเภทใดบ้าง?

DB9 cable assembly ใช้กับระบบ serial communication และ I/O control หลายประเภท เช่น RS-232, RS-485, CAN diagnostic, PLC, HMI, industrial controller, test fixture, CNC, telecom equipment และอุปกรณ์ legacy ที่ยังต้องการ D-Sub 9 pin interface เพื่อความเข้ากันได้กับระบบเดิม

DB9 cable แบบ straight-through กับ null modem ต่างกันอย่างไร?

แบบ straight-through จะต่อ pin ตรงตามหมายเลขเดิม เหมาะกับอุปกรณ์ที่ออกแบบให้เป็นคนละฝั่งกัน เช่น controller ไปยัง peripheral ส่วน null modem จะไขว้บางสัญญาณ เช่น TX/RX และบางกรณีรวม handshaking line เพื่อให้อุปกรณ์ประเภทเดียวกันสื่อสารกันได้โดยไม่ต้องมีโมเด็มจริง หากส่ง pinout ไม่ชัด งาน DB9 จะพลาดได้ง่ายมากเพราะภายนอกดูเหมือนกันแต่ wiring ภายในต่างกัน

WIRINGO รองรับหัว DB9 แบบใดบ้าง?

เรารองรับ DB9 male, DB9 female, standard solder cup, crimp type, IDC style, panel mount, backshell โลหะหรือพลาสติก, screw lock, jackscrew และรุ่นที่ต้องมี shielded backshell หรือ strain relief ตาม requirement ของลูกค้า

DB9 cable assembly ต้องทดสอบอะไรบ้างก่อนส่งมอบ?

มาตรฐานพื้นฐานคือ continuity 100%, short test, polarity และ pin mapping เทียบกับ drawing จากนั้นเพิ่ม insulation resistance, hi-pot, shield continuity, screw-lock fit check และ functional mating test ตามความเสี่ยงของโครงการ งานที่ใช้กับ serial data หรือ CAN diagnostic เราจะย้ำเรื่อง pin sequence และ shell grounding เป็นพิเศษ

รองรับงานจำนวนน้อยและต้นแบบหรือไม่?

รองรับตั้งแต่ MOQ 1 ชิ้นสำหรับ prototype, field replacement, service kit หรือ first article และขยายเป็น production lot ได้เมื่อ pinout, backshell และวัสดุถูกล็อกแล้ว ระยะเวลาขึ้นกับความพร้อมของหัว DB9, ชนิดสาย และอุปกรณ์ประกอบ เช่น thumbscrew หรือ hood แบบพิเศษ

DB9 cable assembly กับ CAN bus cable assembly เหมือนกันหรือไม่?

ไม่เหมือนกัน DB9 เป็นชนิดคอนเนกเตอร์ ส่วน CAN bus เป็นระบบสื่อสารหรือ protocol หนึ่ง DB9 cable assembly อาจใช้กับ CAN diagnostic, RS-232 หรือ RS-485 ก็ได้ ขณะที่หน้า /wire-harness/can-bus-cable ของเราจะโฟกัสที่ physical layer 120Ω และ topology ของเครือข่าย CAN โดยตรง

ต้องการผลิต DB9 Cable Assembly ที่ pinout ตรงตั้งแต่ล็อตแรก?

ส่ง drawing, ตาราง pin-to-pin, รูป sample หรือ requirement ของอุปกรณ์มาให้ทีม WIRINGO ได้ทันที เราช่วย review วัสดุ ชนิด hood และแผนทดสอบก่อนสั่งผลิต — รับประกันตอบกลับภายใน 12 ชั่วโมง ไม่มีข้อผูกมัด

ขอใบเสนอราคาฟรี ติดต่อวิศวกร
