1. ความล้มเหลวของแบตเตอรี่แพ็ค 48V: เมื่อจุดเชื่อมต่อเล็กๆ กลายเป็นจุดร้อน
ในการทดสอบความทนทานด้านแรงสั่นสะเทือน (Vibration Test) สำหรับแบตเตอรี่แพ็คยานยนต์ไฟฟ้า (EV) ขนาด 48V เมื่อเดือนที่แล้ว วิศวกรทีม NPI พบปัญหาที่น่าตกใจ หลังจากผ่านการทดสอบไป 200 ชั่วโมงตามมาตรฐาน SAE J2380 หนึ่งในโมดูลแบตเตอรี่เกิดอุณหภูมิสูงผิดปกติ (Thermal Runaway) การตรวจสอบเบื้องต้นชี้ว่าไม่ใช่ปัญหาเซลล์แบตเตอรี่ แต่เกิดจากปลายสายดิน (Ground Terminal) ที่ใช้การ Crimp ตามวิธีการแบบดั้งเดิม
เมื่อนำตัวอย่างมาวิเคราะห์ในห้องปฏิบัติการ พบว่าแรงดันดรอป (Voltage Drop) ที่จุดเชื่อมต่อเพิ่มขึ้นจาก 0.5 mΩ เป็น 15 mΩ อย่างมหาศาล ภายใต้กระแสไฟ 150A ความร้อนที่เกิดขึ้น (P = I²R) พุ่งสูงถึง 337.5 วัตต์ ที่จุดเชื่อมต่อเพียงจุดเดียว สาเหตุที่แท้จริงคือ "Micro-fretting" การสั่นไหวของสายไฟทำให้ผิวสัมผัสของหัว Crimp กับลวดสายเกิดการเสียดทานจนถูกกัดกร่อนเป็นรอยเล็กๆ ทำลายชั้นออกไซด์ที่ปกป้องความต้านทานต่ำไว้ กรณีนี้ไม่ใช่เรื่องแปลก แต่เป็นภัยเงียบที่ซ่อนอยู่ในงาน สายไฟแบตเตอรี่ (Battery Cable) ที่ใช้การ Crimp แบบมาตรฐานกับกระแสสูงและสภาพแวดล้อมที่สั่นสะเทือนรุนแรง
บทความนี้จะไม่พูดถึงการเลือกสายไฟแบบทั่วไป แต่จะเจาะลึกไปที่การตัดสินใจระดับวิศวกรรมระหว่างสองเทคโนโลยีการเชื่อมต่อที่สำคัญที่สุดสำหรับสายไฟแรงสูง: Crimping (การบีบอัด) และ Ultrasonic Metal Welding (การเชื่อมโลหะด้วยคลื่นเสียงความถี่สูง) เราจะดูว่าเมื่อไรที่ Crimping เพียงพอ และเมื่อไรที่คุณต้องการการลงทุนใน Ultrasonic Welding เพื่อป้องกันหายนะเช่นกรณีข้างต้น
2. ฟิสิกส์ของจุดต่อ: ทำไมความต้านทานไม่เท่ากับศูนย์
ก่อนจะเปรียบเทียบเทคโนโลยี เราต้องเข้าใจกลไกของการนำกระแสไฟผ่านจุดต่อก่อน ในอุดมคติ สายไฟต่อกันควรมีความต้านทานเป็นศูนย์ แต่ในความเป็นจริง ทุกจุดต่อมีความต้านทานเล็กน้อยเสมอ ความต้านทานนี้มาจากสองส่วนหลัก: ความต้านทานของตัวนำ (Conductor Resistance) และความต้านทานจุดต่อ (Contact Resistance) ความต้านทานจุดต่อเป็นตัวแปรสำคัญที่ถูกควบคุมโดยพื้นที่สัมผัสจริง (True Contact Area) ซึ่งมักน้อยกว่าพื้นที่ปรากฏมาก
เมื่อโลหะสองชิ้นสัมผัสกัน พื้นผิวจริงที่สัมผัสกันเกิดขึ้นที่จุดยอด (Asperities) เท่านั้น ซึ่งมีพื้นที่น้อยมาก การเชื่อมต่อที่ดีต้องสร้างแรงดัน (Pressure) ให้มากพอที่จะทำลายชั้นออกไซด์และความสกปรกบนพื้นผิว และทำให้จุดยอดเหล่านั้นเด้งตัว (Deform) จนเกิดพื้นที่สัมผัสที่กว้างขึ้น นี่คือหลักการพื้นฐานของ Crimping และ Welding
อย่างไรก็ตาม ปัญหาของ Crimping คือการพึ่งพา "แรงยืดหยุ่น" (Elastic Force) ของวัสดุ Terminal ที่ทำหน้าที่เหนี่ยวรั้งลวดสายไว้ หากเกิดการขยายตัวและหดตัวเนื่องจากอุณหภูมิ (Thermal Cycling) หรือการสั่นสะเทือน (Vibration) แรงนี้อาจลดลง ทำให้จุดต่อหลวม (Loosening) และความต้านทานเพิ่มขึ้น ในทางกลับกัน Ultrasonic Welding สร้างพันธะโลหะ (Metallic Bond) ระหว่างลวดสายโดยตรง ไม่มีส่วนประกอบที่เป็นสปริงหรือแรงยืดหยุ่นมาเกี่ยวข้อง ทำให้จุดต่อมีความเสถียรต่อการเปลี่ยนแปลงทางกายภาพมากกว่ามาก
3. Crimping: เทคโนโลยีมาตรฐานที่พิสูจน์แล้ว
Crimping เป็นกระบวนการบีบอัดเชิงกล (Cold Forming) ที่ใช้ Terminal หรือ Ferrule บีบรัดลวดสายให้เกิดการเปลี่ยนรูปแบบพลาสติก (Plastic Deformation) จนเกิดความแน่นหนาแก๊ส (Gas-Tight Connection) ข้อดีที่ใหญ่ที่สุดคือความเร็วและความยืดหยุ่น เครื่อง Crimp อัตโนมัติสามารถผลิตจุดต่อได้หลายพันจุดต่อชั่วโมง และสามารถเปลี่ยน Terminal ได้ง่ายเพื่อรองรับขนาดสายที่หลากหลาย
สำหรับงานทั่วไปหรืองานที่กระแสไฟไม่สูงมาก (เช่น < 30A) Crimping ตามมาตรฐาน IPC/WHMA-A-620 มักเพียงพอแล้ว อย่างไรก็ตาม ความท้าทายของ Crimping คือการควบคุมคุณภาพ (Process Control) ความสูงของ Crimp (Crimp Height) ต้องอยู่ในช่วงความคลาดเคลื่อนที่แคบมาก (ปกติ ±0.05mm) หาก Crimp ต่ำเกินไป จุดต่อจะหลวมและมีความต้านทานสูง หาก Crimp สูงเกินไป ลวดสายอาจถูกตัดขาด (Strand Damage) ซึ่งจะลด Cross-sectional area ที่รองรับกระแส
ในงานสายไฟแรงสูง เรามักใช้ Large Gauge Crimping เช่น Terminal แบบ Lug ที่ต้องใช้เครื่อง Hydraulic Crimp แม้ว่าจะให้ผลลัพธ์ที่ดี แต่การเชื่อมต่อยังคงมี "Interface" ระหว่างลวดสายและตัว Terminal ซึ่งเป็นจุดอ่อนต่อการกัดกร่อนในระยะยาว
4. Ultrasonic Welding: การเชื่อมต่อระดับโมเลกุล
Ultrasonic Metal Welding (USMW) เป็นกระบวนการเชื่อมโลหะแบบ Solid-state โดยไม่มีการหลอมละลาย (No Melting) ใช้คลื่นเสียงความถี่สูง (20 kHz - 40 kHz) ส่งผ่าน Sonotrode (หัวเชื่อม) ไปยังชิ้นงานโลหะสองชิ้นที่กดซ้อนกัน การสั่นสะเทือนแบบเฉือน (Shear Vibration) นี้จะทำลายชั้นออกไซด์และความสกปรกบนพื้นผิว และสร้างแรงเสียดทานให้โลหะเกิดการผสมกันในระดับอะตอม (Diffusion) ภายใต้แรงดัน
ข้อดีที่สำคัญที่สุดของ Ultrasonic Welding สำหรับ สายไฟแรงสูง คือการสร้างพื้นที่สัมผัสที่กว้างขึ้นและสม่ำเสมอกว่า Crimping โดยเฉพาะเมื่อต้องเชื่อมลวดสายหลายเส้นเข้าด้วยกัน (Multi-strand to Multi-strand) หรือลวดสายเข้ากับแผงบัสบาร์ (Busbar) การเชื่อมจะเกิดขึ้นทั่วทั้งพื้นที่ที่สัมผัสกับ Sonotrode ไม่ใช่เพียงจุดๆ เหมือนการบีบ
นอกจากนี้ การเชื่อมด้วยคลื่นเสียงยังไม่ก่อให้เกิดบริเวณที่ได้รับความร้อน (Heat Affected Zone - HAZ) เหมือนการเชื่อมด้วยไฟฟ้าแบบดั้งเดิม (Resistance Welding) โครงสร้างผลึกของทองแดงจึงไม่แข็งตัว (Annealing) ทำให้จุดเชื่อมยังคงความทนทานต่อแรงดึงและการเหนียว (Ductility) ไว้ได้ดี นี่เป็นปัจจัยสำคัญในงานยานยนต์ที่ต้องเผชิญกับแรงสั่นสะเทือนสูง
5. การเปรียบเทียบเชิงเทคนิค: Crimping vs. Ultrasonic Welding
เพื่อให้เห็นภาพชัดเจนขึ้น เราจะเปรียบเทียบทั้งสองวิธีในบริบทของการเชื่อมสายไฟทองแดงขนาด 50 mm² (เทียบเท่า AWG 1/0) เข้ากับ Terminal ทองแดงแบบแบน ซึ่งเป็นงานที่พบได้บ่อยในระบบแบตเตอรี่และ Inverter
| พารามิเตอร์ | Crimping (การบีบอัด) | Ultrasonic Welding (การเชื่อมคลื่นเสียง) |
|---|---|---|
| ความต้านทานต่อเนื่อง (Resistance) | 0.5 - 1.0 mΩ (ขึ้นกับคุณภาพ Crimp) | < 0.1 mΩ (ใกล้เคียงความต้านทานของตัวนำ) |
| แรงดึงขาด (Pull Force) | ~1,200 N (ตามมาตรฐาน UL 486) | ~1,800 N (จุดขาดเกิดที่ตัวลวดสาย) |
| ความทนทานต่อการสั่น (Vibration) | ปานกลาง (เสี่ยง Micro-fretting) | สูงมาก (ไม่มีชิ้นส่วนเคลื่อนที่) |
| ความทนทานต่อ Thermal Cycling | ดี (แต่ต้องใช้ Spring Washer) | ดีเยี่ยม (ไม่มีการผ่อนคลายแรง) |
| ความเร็วในการผลิต (Cycle Time) | 2 - 3 วินาที/จุด | 0.5 - 1.0 วินาที/จุด |
| ต้นทุนอุปกรณ์ (Capex) | ต่ำ (เครื่อง Crimp ราคาปานกลาง) | สูง (เครื่อง USMW ราคาสูง) |
| ความยืดหยุ่นในการผลิต | สูง (เปลี่ยน Die ง่าย) | ต่ำ (ต้องออกแบบ Tooling ใหม่) |
บทสรุปจากตาราง: Ultrasonic Welding ชนะขาดในด้านประสิทธิภาพไฟฟ้า (ความต้านทานต่ำ) และความเสถียรกล (แรงดึงสูงกว่า 50%) ซึ่งสำคัญอย่างยิ่งสำหรับ EV ที่ไม่สามารถรับความเสี่ยงจากความร้อนได้ อย่างไรก็ตาม Crimping ยังคงเป็นทางเลือกที่ดีสำหรับงานที่มีความหลากหลายสูง (High Mix) เพราะการเปลี่ยน Terminal รุ่นต่างๆ ทำได้ง่ายและราคาถูกกว่ามาก
6. ข้อผิดพลาดทั่วไปในการออกแบบจุดเชื่อมต่อแรงสูง
แม้จะเลือกเทคโนโลยีที่ถูกต้องแล้ว วิศวกรมักทำข้อผิดพลาดในรายละเอียดที่ดูเล็กน้อย แต่ทำให้จุดต่อล้มเหลวได้ง่าย นี่คือ 3 ข้อผิดพลาดที่พบบ่อยที่สุด:
- การใช้สายไฟที่มี Plating ไม่เข้ากัน: การ Crimp สายทองแดงเปล่า (Bare Copper) เข้ากับ Terminal ที่เคลือบด้วยทังสเตน (Tin-plated) อาจทำให้เกิดปฏิกิริยาทางเคมีในระยะยาวหากมีความชื้น ทำให้เกิด Corrosion และความต้านทานสูงขึ้น สำหรับงาน Crimping แรงสูง ควรใช้ Nickel-plated Copper หรือใช้สาย Bare Copper กับ Terminal Bare Copper เท่านั้น สำหรับ Ultrasonic Welding การเชื่อมวัสดุต่างกัน (Dissimilar metals) เช่น อลูมิเนียมกับทองแดง สามารถทำได้ แต่ต้องคำนึงถึงการขยายตัวด้วยความร้อน (CTE) ที่ต่างกัน
- การละเลย Strand Fill Factor: ในงาน Crimping หลายคนเลือกใช้ Terminal ขนาดใหญ่เพื่อความสะดวก แต่ถ้าลวดสายมีจำนวนเส้นน้อยเกินไปหรือ Cross-section น้อยกว่าที่ Terminal รองรับ การบีบอัดจะไม่เกิดผล (Under-crimp) เพราะไม่มีปริมาตรพอที่จะสร้างแรงดันยึดเกาะ กฎง่ายๆ คือ Strand Fill Factor ควรอยู่ที่ 80% - 100% ของพื้นที่วงกลมภายในของ Barrel

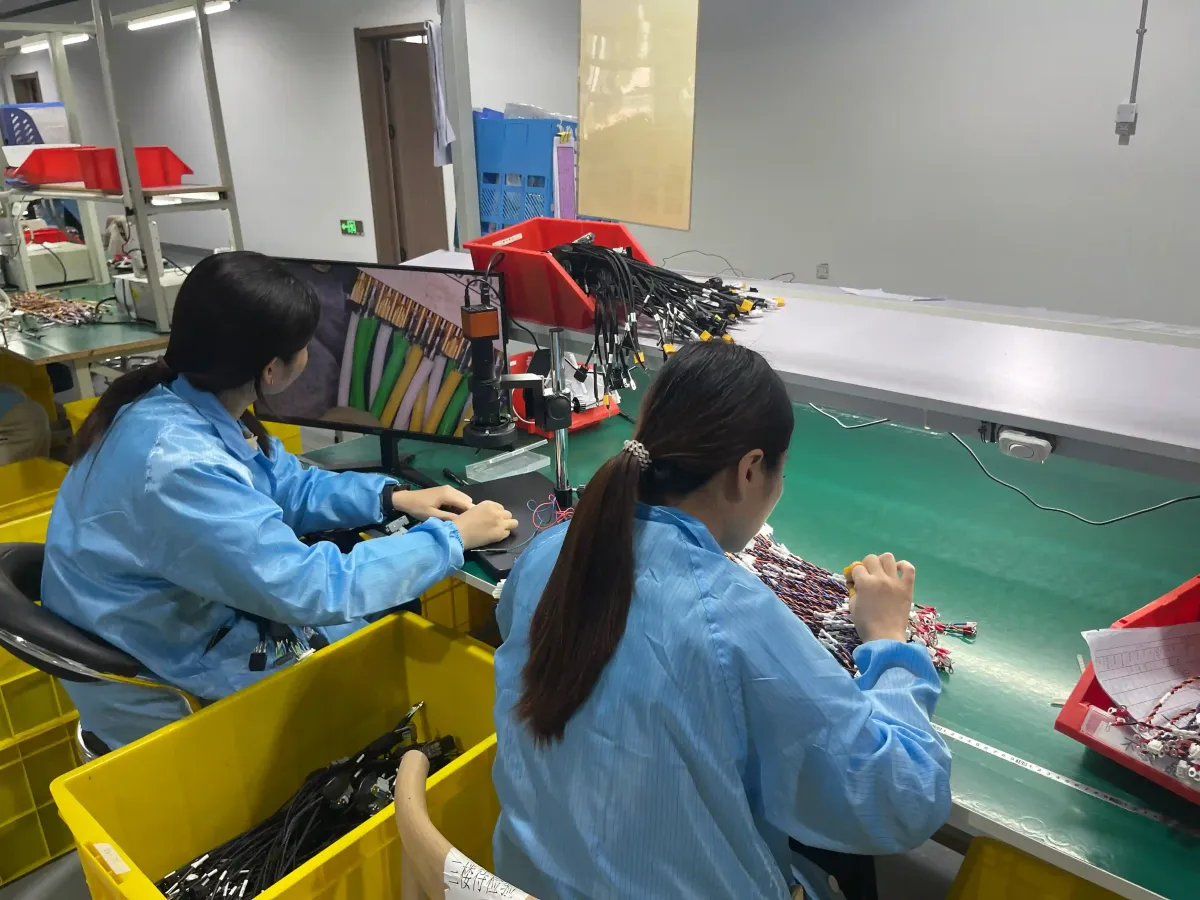

- การไม่ทดสอบ Micro-section: การทดสอบ Pull Test อย่างเดียวไม่พอสำหรับงานแรงสูง คุณต้องตัดจุดเชื่อมออกมาขัดเงาและดูด้วยกล้องจุลทรรศน์ (Micro-section) เพื่อดูว่า Crimp Height และ Width สมดุลกันหรือไม่ และไม่มีการตัดขาดลวด (Strand nicks) สำหรับ Ultrasonic Welding ต้องดูว่าพื้นที่เชื่อมครอบคลุม (Weld Nugget) ครอบคลุมพื้นที่สัมผัสอย่างน้อย 80% หรือไม่
7. เช็กลิสต์การตัดสินใจเลือกเทคโนโลยี
ก่อนที่คุณจะส่ง Drawing ไปให้ผู้ผลิต ให้คุณตรวจสอบรายการต่อไปนี้เพื่อยืนยันว่าคุณเลือกวิธีการที่เหมาะสม:
- ตรวจสอบกระแสไฟต่อเนื่อง (Continuous Current): ถ้าเกิน 50A ให้พิจารณา Ultrasonic Welding หรือ Crimping ระดับ High-Force พร้อม Sealant
- ประเมินสภาพแวดล้อมด้านแรงสั่น: ถ้าติดตั้งบนช่วงล่างของรถยนต์ (Chassis) หรือใกล้เครื่องยนต์ ให้หลีกเลี่ยง Crimping แบบเปลือย (Bare Crimp) และเลือก Overmold หรือ Welding
- คำนวณความต้านทานที่อนุญาต: ถ้าระบบกำหนดให้ความร้อนต้องต่ำกว่า 10°C ที่กระแสสูงสุด Crimping มาตรฐานอาจไม่เพียงพอ
- พิจารณาปริมาณการผลิต (Volume): ถ้าผลิตน้อยกว่า 1,000 ชุด/ปี การลงทุน Tooling สำหรับ Ultrasonic อาจไม่คุ้มค่า ยกเว้นถ้าเป็น Critical Safety Part
- ตรวจสอบมาตรฐานการยอมรับ: บางมาตรฐานอุตสาหกรรม (เช่น บางส่วนของ ISO 26262) อาจบังคับให้ใช้การเชื่อมแบบ Welding สำหรับระบบความปลอดภัย
- กำหนดข้อกำหนดการทดสอบ: ระบุใน Drawing ว่าต้องทดสอบ Pull Test, Voltage Drop, และ Hi-Pot ที่จุดต่อด้วย
8. สรุป
การตัดสินใจระหว่าง Crimping และ Ultrasonic Welding ไม่ใช่เรื่องของ "วิธีไหนดีกว่า" แต่เป็นเรื่องของ "วิธีไหนเหมาะกับงาน" Crimping ยังคงเป็นหัวใจของอุตสาหกรรมชุดสายไฟเพราะความรวดเร็วและประหยัด แต่สำหรับสายไฟแรงสูงที่ต้องการความเสถียรสูงสุด Ultrasonic Welding กำลังกลายเป็นมาตรฐานใหม่ที่ไม่สามารถหลีกเลี่ยงได้ การทำความเข้าใจความแตกต่างของฟิสิกส์และข้อจำกัดของแต่ละวิธี จะช่วยให้คุณออกแบบชุดสายไฟที่ไม่เพียงปลอดภัย แต่ยังเหมาะสมกับต้นทุนการผลิตในระยะยาว
References
- Crimp connection - IPC standards> 📖 ชุดสายไฟในรถยนต์มีกี่ประเภท? คู่มือเปรียบเทียบ Wire Harness ทุกตำแหน่งในรถ 2026
> 📖 วัสดุป้องกัน EMI สำหรับชุดสายไฟ: Braid vs Foil vs Combination คู่มือเลือกให้ถูกต้อง 2026
> 📖 ชุดสายไฟสำหรับยานยนต์ไฟฟ้า (EV): ความท้าทายและโซลูชัน
FAQ
Q: ความต้านทานที่ยอมรับได้สำหรับจุดเชื่อม Crimp ขนาด 6 mm² คือเท่าไหร่ตามมาตรฐาน automotive?
สำหรับสายขนาด 6 mm² มาตรฐานสายไฟยานยนต์ (เช่น LV 214) มักกำหนดให้ความต้านทานของจุดเชื่อมต่อไม่เกิน 0.5 mΩ เมื่อวัดด้วยกระแสทดสอบ 10A หรือตามที่ระบุใน Drawing ของ OEM ค่าที่เกินกว่านี้บ่งชี้ถึงการ Crimp ที่ไม่ดีหรือการกัดกร่อนQ: Ultrasonic Welding สามารถเชื่อมอลูมิเนียมกับทองแดงได้หรือไม่?
ได้ แต่ต้องระวังปัญหา Intermetallic Compounds (IMC) ที่เกิดขึ้นได้ การเชื่อม Al กับ Cu โดยตรงอาจเกิดชั้นสารประกอบที่เปราะ ทางเทคนิคมักใช้แผ่นกั้น (Interlayer) เช่น แผ่นนิกเกิลบางๆ หรือใช้เทคนิคการเชื่อมแบบพิเศษเพื่อลดการเกิด IMC และป้องกันการกัดกร่อนทางไฟเคมี (Galvanic Corrosion)Q: ต้นทุนการผลิตต่อจุด (Cost per Joint) ระหว่าง Crimping กับ Ultrasonic Welding ต่างกันมากแค่ไหน?
Crimping มีต้นทุนต่อจุดต่ำกว่ามาก โดยประมาณ $0.05 - $0.10 ต่อจุด (ไม่รวมต้นทุน Terminal) ส่วน Ultrasonic Welding อาจมีต้นทุนประมาณ $0.15 - $0.30 ต่อจุดเมื่อคำนวณการสึกหรอของหัวเชื่อม (Sonotrode) และพลังงาน แต่ถ้าคิดรวมค่าใช้จ่ายจากการ Warranty หรือการ Recall เนื่องจากจุดร้อน Welding อาจถูกกว่าในระยะยาวQ: การทดสอบ Pull Test สำหรับ Ultrasonic Welding ต้องผ่านเกณฑ์อะไรบ้าง?
จุดเชื่อม Ultrasonic ที่ดีควรมีแรงดึงขาด (Break Strength) ไม่ต่ำกว่า 80% ของแรงดึงขาดของลวดสายต้นทาง (Parent Wire) และจุดขาดต้องเกิดที่ตัวลวดสาย ไม่ใช่ที่บริเวณจุดเชื่อม (Weld Interface) หากขาดที่จุดเชื่อมแสดงว่าพลังงานเสียงไม่เพียงพอหรือพื้นผิวไม่สะอาดQ: สามารถใช้ Ultrasonic Welding กับสายไฟที่มีฉนวนกันความร้อนแล้ว (Pre-insulated) ได้ไหม?
ไม่ได้ กระบวนการ Ultrasonic Welding ต้องการให้ลวดสายเปล่า (Bare conductor) สัมผัสกันโดยตรง หากต้องการใช้สายที่มีฉนวนแล้ว คุณต้องตัดฉนวนออก (Strip) ก่อนการเชื่อม และหลังจากเชื่อมอาจต้องทำการ Overmold หรือใส่ Heat Shrink tubing เพื่อกันความชื้นและฉนวนกลับคืนQ: อุณหภูมิสูงสุดที่จุดเชื่อม Crimp แบบมาตรฐานทนได้คือเท่าไหร่?
Terminal ที่เคลือบด้วยทังสเตน (Tin-plated) มักมีอุณหภูมิการทำงานสูงสุดที่ 105°C - 125°C หากเกินอุณหภูมินี้ สารเคลือบจะเริ่มหลอมละลาย (Melting point of Sn คือ ~232°C แต่การเริ่มเปลี่ยนสภาพเกิดเร็วกว่า) สำหรับงานที่มีอุณหภูมิสูงกว่านี้ ควรใช้ Nickel-plated หรือ Silver-plated Terminal หรือหลีกเลี่ยงการใช้ Crimping และเปลี่ยนไปใช้ Welding แทน ---ต้องการคำปรึกษาจากผู้เชี่ยวชาญ?
